Referencia: CEM-2434
Marca: ROLAND

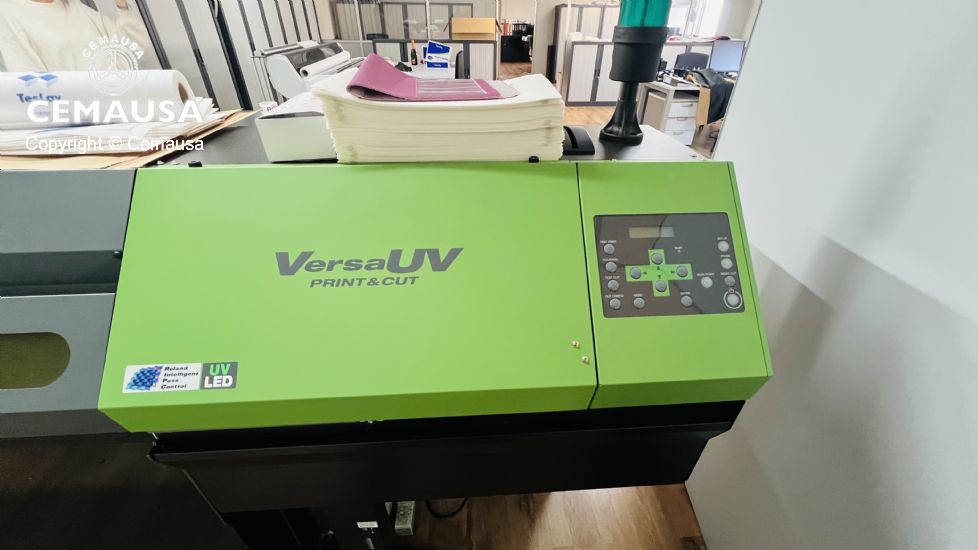

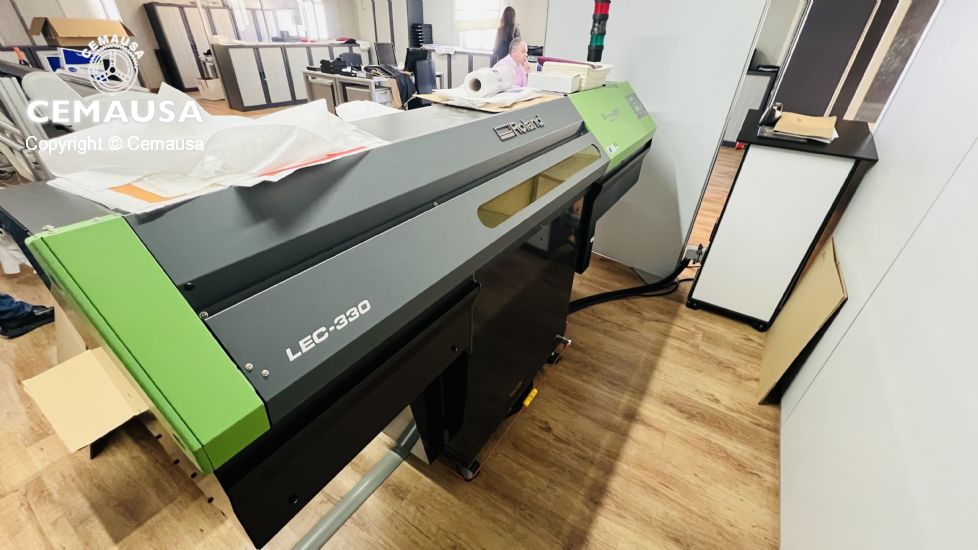

Modelo: VersaUV LEC-330
Año: 2019
Características:
Plotter de Impresión inyección de tinta UV 7 colores ancho máximo 736 y largo 1000 mm
Los plotters de impresión y corte VersaUV, que permiten imprimir en color (CMYK) y en tinta blanca y barniz para conseguir un toque barnizado y en relieve sobre una amplia variedad de sustratos, revolucionaron rápidamente los sectores de prototipado para packaging y de etiquetado de baja producción. Llevarán su creatividad a un nivel todavía superior. Nuestro último modelo mejora aún más el flujo de trabajo, ya que permite imprimir y cortar los contornos de los diseños además de crear pliegues y perforaciones, con lo que dispondrá de un soporte integrado para sustratos rígidos en un único dispositivo. Además de etiquetas y prototipos para embalajes, podrá imprimir y cortar paneles de control y gráficos decorativos de gran tamaño, incluyendo diseños artísticos.
Método de impresión: Inyección de tinta con cabezales piezoeléctricos
Materiales Anchura 182 a 762 mm
Grosor Máx. 1,0 mm con soporte para impresión.
Máx. 0,4 mm con soporte y 0,22 mm sin soporte, para cortar
Diámetro exterior de la bobina Máx. 210 mm
Peso de la bobina Máx. 25 kg
Diámetro del núcleo 1 76,2 o 50,8 mm
Ancho de impresión/corte Máx. 736 mm
Tinta
Tipo Cartucho ECO-UV (EUV5) de 220 ml (Tinta blanca e imprimación para calcas)
Cartucho ECO-UV (EUV5) de 500 ml (cian, magenta, amarillo, negro, naranja, rojo barniz e
imprimación)
Colores S8 colores; (CMYK, Or, Re, Wh y Gl)
7 colores; (CMYK, Or, Re y Wh x2)
7 colores; (CMYK, Or, Re y Wh) y Pr
7 colores; CMYK, Re, Wh y Gl) y Pr
Solución de calcas de agua; (CMYK, Wh y Gl x2) y Calcomanía Pr
Seis colores; (CMYK, Wh x 2 y Gl) y Pr
Seis colores; (CMYK, A x 2 y Gl x 2)
Cuatro colores; (CMYK x 2)
EUVS (CMYK y Wh) con EUV5 (Re, Or y Gl)
EUVS (Wh) con EUV5 (CMYK, Re, Or y Gl)
EUVS (CMYK y Wh) con EUV5 (Re, Pr y Gl)
EUVS (Wh) con EUV5 (CMYK, Re, Pr y Gl)
Unidad de curado de tinta
Lámpara UV-LED integrada
Resolución de la impresión (puntos por pulgada) Máx. 1400 ppp
Velocidad de corte 10 a 300 mm/s
Fuerza de la cuchilla de 30 a 500 gf
Cuchilla de la serie CAMM-1 de Roland
Desviación 0,000 a 1,500 mm
Resolución del software (durante el corte) 0,025 mm/pasada
Precisión de distancia (durante la impresión) (4) (5) Error inferior al ±0,3 % de la distancia recorrida o de ±0,3 mm (el valor que sea superior)
Precisión de distancia (durante el corte) (4)
Error inferior al ±0,4 % de la distancia recorrida o de ±0,3 mm (el valor que sea superior) Cuando se haya realizado la corrección de la distancia (cuando se haya realizado el ajuste de [CUTTING MENU] - [CALIBRATION]): Error inferior al ±0,2 % de la distancia recorrida o de ±0,1 mm (el valor que sea superior)
Repetición (durante el corte) (4) (6) ±0,1 mm o menos
Precisión de la alineación para la impresión y el corte (4) (7) ±0,5 mm o menos
Precisión de la alineación para la impresión y el corte durante la recarga de material(4) (8) Error inferior al ±0,5 % de la distancia recorrida o de ±3 mm (el valor que sea superior)
Conectividad Ethernet (10BASE-T/100BASE-TX, conmutación automática)
Función de ahorro de energía Modo de suspensión automática

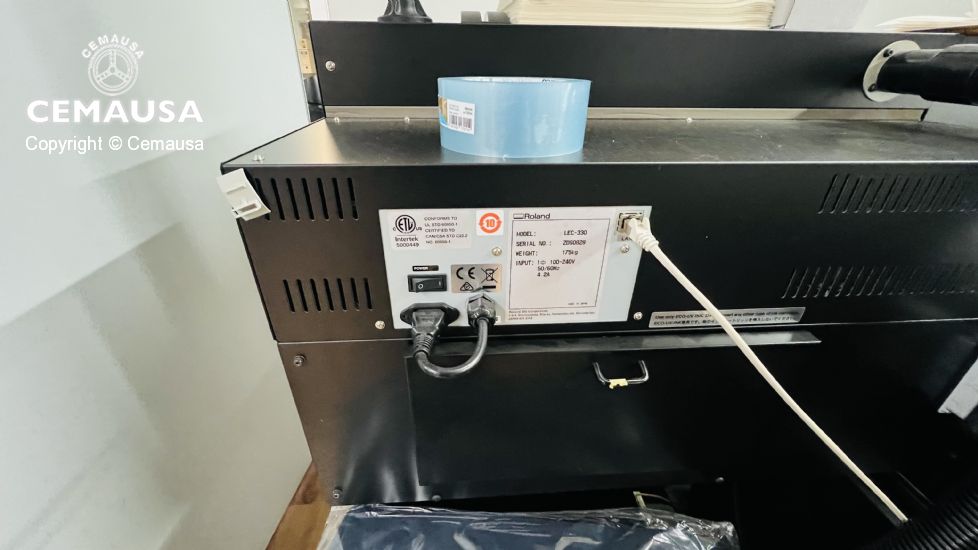

Requisitos de potencia 100 a 240 V CA ±10 %, 3,0 A, 50/60 Hz
100 a 240 V CA ±10 %, 3,2 A, 50/60 Hz
Consumo energético Durante el funcionamiento Aprox. 290 W ,Modo suspensión 40 W
Nivel de ruido acústico Durante el funcionamiento
63 dB (A) o menos
En espera 53 dB (A) o menos
Medidas (incl. soporte) 1934 (an.) × 795 (pr.) × 1303 (al.) mm
2819 (an.) × 781 (pr.) × 1316 (al.) mm
Peso (incl. soporte) 125 kg
163 kg
Entorno Durante el funcionamiento Temperatura: 15 a 32 C. Humedad: del 20 al 80 % de HR (sin condensación)
En espera Temperatura: 5 a 40 C. Humedad: del 20 al 80 % de HR (sin condensación)
Elementos incluidos Software RIP VersaWorks 6, monitor de estado de la impresora Roland DG, soporte, cable de alimentación, cuchilla, soporte de la cuchilla, abrazaderas para material, soportes para material, cuchilla de repuesto, líquido de limpieza, botella de drenaje, manual de usuario, etc.
Las especificaciones, los diseños y las medidas indicadas pueden cambiar sin previo aviso.
1 Los soportes de las bobinas de este equipo están diseñados para ser utilizados exclusivamente con materiales que tengan un tubo de papel (núcleo) con un diámetro interior de 76,2 mm. Para utilizar materiales de 50,8 mm se requieren las abrazaderas auxiliares.
2 La longitud de impresión y corte está sujeta a los límites del programa.
3 500 gf es la fuerza instantánea máxima de la cuchilla. La fuerza de la cuchilla debe ser ajustada de acuerdo a factores como el grosor del material.
4 Tipo de materiales: Material especificado por Roland DG Corp. Temperatura: 25 a 32 °C. Humedad: 50 % de HR. El material debe cargarse correctamente. Esto es aplicable cuando se usan todos los rodillos de tracción que pueden emplearse con la anchura del material. Márgenes laterales: 25 mm o más para el margen izquierdo y el margen derecho. No incluye la expansión/contracción del material. Se asume que todas las funciones de corrección y ajuste del equipo se han utilizado correctamente.
5 Recorrido de impresión: 1 m.
6 El elemento del menú [PREFEED] debe estar ajustado para «ACTIVAR». Intervalo para garantizar una repetición precisa. Para materiales con una anchura superior a 610 mm: Longitud: 4000 mm. Para materiales con una anchura de 610 mm o menos: Longitud: 8000 mm.
7 Siempre que la longitud de alimentación del material sea de 3000 mm o menos. No incluye los efectos de movimiento inclinado, de expansión y contracción del material.
8 Tamaño del diseño: Modelo de 1625 mm: 1000 mm en la dirección de alimentación del material y 736 mm en la dirección del movimiento del cabezal. Sin laminación. Detección automática de las marcas de corte en 4 puntos cuando se carga el material. Durante el corte, el elemento del menú [PREFEED] debe estar ajustado para «ACTIVAR». No incluye el posible cambio causado por la expansión/contracción del material y/o la recarga del mismo.
Sistema operativo Windows® 10 (32/64 bits), Windows® 8.1 (32/64 bits),
Windows® 7 Professional/Ultimate (32/64 bits)
CPU Intel® Core™
Tarjeta gráfica y pantalla 1280×1024 de resolución o más
Espacio libre en disco (HDD/SSD) 40 GB o más
Libro de instrucciones
CE
